详解MIPI接口

片上系统 wqsj 3年前 (2021-05-22) 2997次浏览 0个评论

MIPI是什么?

MIPI(移动行业处理器接口)是是MIPI联盟发起的为移动应用处理器制定的开放标准。MIPI 是专门在高速(数据传输)模式下采用低振幅信号摆幅,针对功率敏感型应用而量身定做的。采用MIPI接口的模组相较于并口具有速度快、传输数据量大、功耗低、抗干扰好的优点。
MIPI(移动行业处理器接口)是是MIPI联盟发起的为移动应用处理器制定的开放标准。MIPI 是专门在高速(数据传输)模式下采用低振幅信号摆幅,针对功率敏感型应用而量身定做的。采用MIPI接口的模组相较于并口具有速度快、传输数据量大、功耗低、抗干扰好的优点。
MIPI CSI和DSI是MIPI标准的一种,因为MIPI在移动领域应用范围太广了,各种外围设备都可以用它来传输信息,MIPI联盟下面有不同的WorkGroup,分别定义了一系列接口标准,比如摄像头接口CSI、显示接口DSI、射频接口DigRF、麦克风/喇叭接口SLIMbus等。而且这些标准不单包括物理层的时序定义,还包括上层的传输协议/数据处理协议和应用层协议。

MIPI DSI 介绍

MIPI-DSI是一种以差分信号传输视频流数据和控制指令视的显示协议接口,5组差分对信号包括了1组时钟CLK,4组DATA(MIPI DSI接口中称之为lane)。它以串行的方式发送像素信息或指令给外设,而且从外设中读取状态信息或像素信息,而且在传输的过程中享有自己独立的通信协议,包括数据包格式和纠错检错机制。

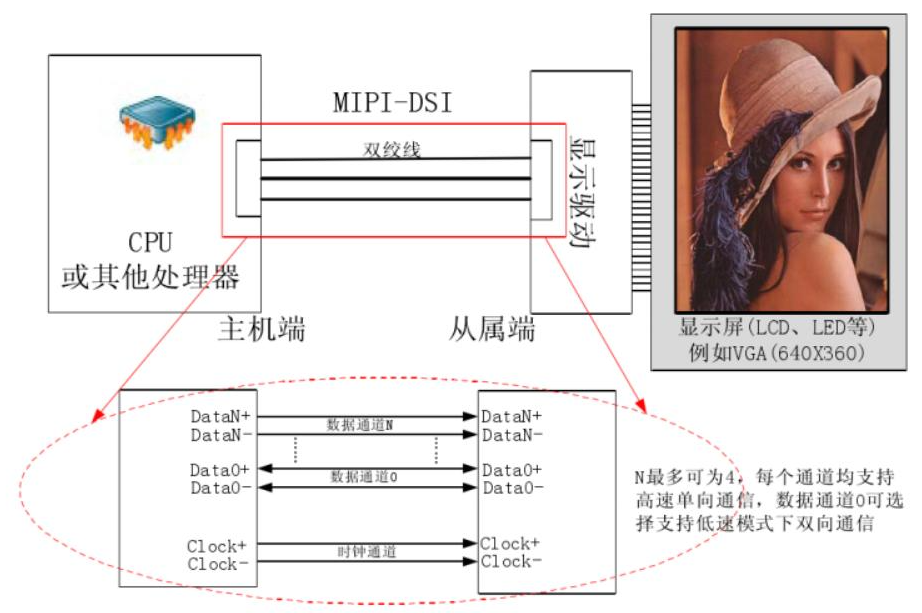

MIPI-DSI具备高速模式和低速模式两种工作模式,全部数据通道都可以用于单向的高速传输,但只有第一个数据通道才可用于低速双向传输,从属端的状态信息、像素等格式通过该数据通道返回。时钟通道专用于在高速传输数据的过程中传输同步时钟信号。下图所示的是MIPI-DSI接口的简单示意图。此外,一个主机端可允许同时与多个从属端进行通信。

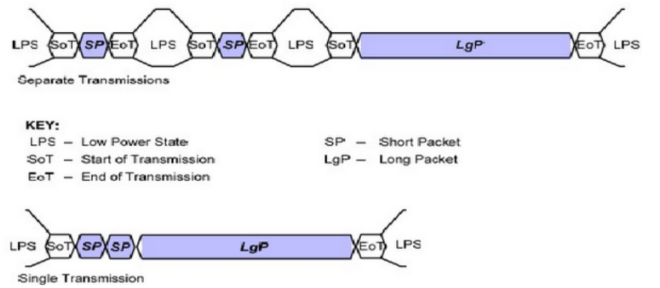

MIPI-DSI中的每个数据通道的包是以SOT开始,EOT结束的串行数据,它和LVDS的数据有明显不同:

一般MIPI可以直接接MIPI屏,也可以转成LVDS接LVDS屏(例如ICN6201、ZA7783等转换芯片);因为都是差分信号,所以距离上的表现差不多,只是数据类型不同两者不能互联,毕竟LVDS接口主要是将RGB TTL信号按照SPWG/JEIDA格式转换成LVDS信号进行传输,而MIPI则需要按照特定的握手顺序和指令规则传输屏幕控制所需的视频数据和控制数据。

MIPI CSI简介

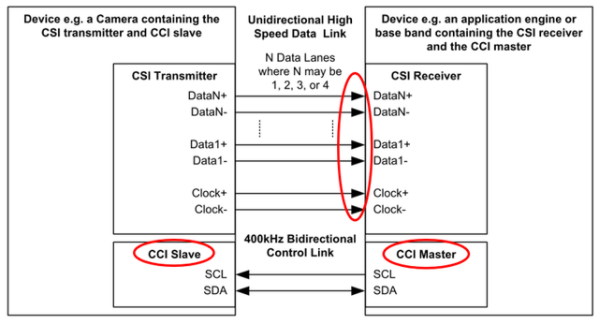

CSI(Camera Serial Interface)是由MIPI联盟下Camera工作组指定的接口标准。CSI-2是MIPI CSI第二版,主要由应用层、协议层、物理层组成,最大支持4通道数据传输、单线传输速度高达1Gb/s。
