XCTU无线模块调试工具的几个鲜为人知的功能

无线 Robin TU 7个月前 (03-01) 276次浏览 0个评论

XCTU是用于调试XBee无线模块的工具,它既可以用来配置模块参数,也能够作为串口调试助手使用,其实,它的功能远不只这些,让我们一起看看吧!
一、引脚控制和引脚电平显示功能

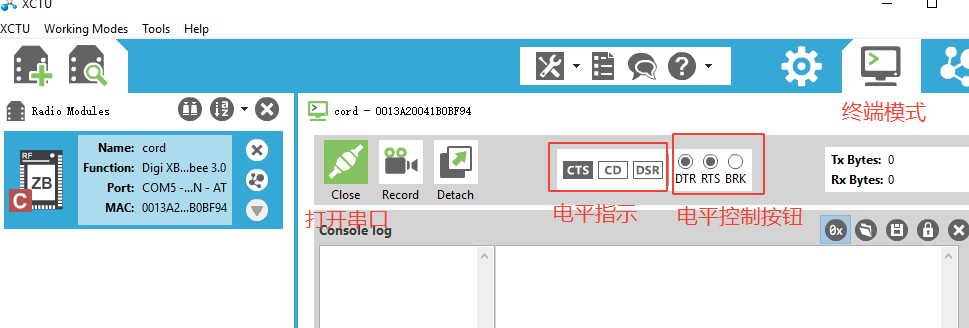

XCTU上的终端窗口上有部分串口引脚电平指示或控制按钮,只是许多人不知道这个特性。你需要把模块添加到XCTU左侧的管理列表中,然后在终端模式中打开串口,这样串口相关引脚电平指示和控制按钮就能在终端中看到。
电平指示用深色背景时表示低电平,反之则为高电平。控制电平当选中时表示启用。

二、串口调试助手功能

在添加模块在左侧列表时,在XCTU左侧上方有两个添加按钮可以使用,一个是带“+”号的,另一个是带放大镜图标的。这两个的区别在于,带放大镜的添加按钮虽然可以很方便添加模块,但并不能启用流控,如果您需要启用流控,还是要用带“+”号图标的添加按钮。在XCTU的终端模式下,就可以当作串口调试助手使用。

虽然在终端模式下可以也可以把session直接保存下来,但如果要长时间保存发送或接收的数据,需要在Tools里调出Serial Console。在这个终端工具内可以进行长时间调试数据的记录。在Tools>Serial Console下,如果您需要开启流控,可以用Configure按钮配置指定的串口,而不是直接选择已经自动识别出来的串口来工作。

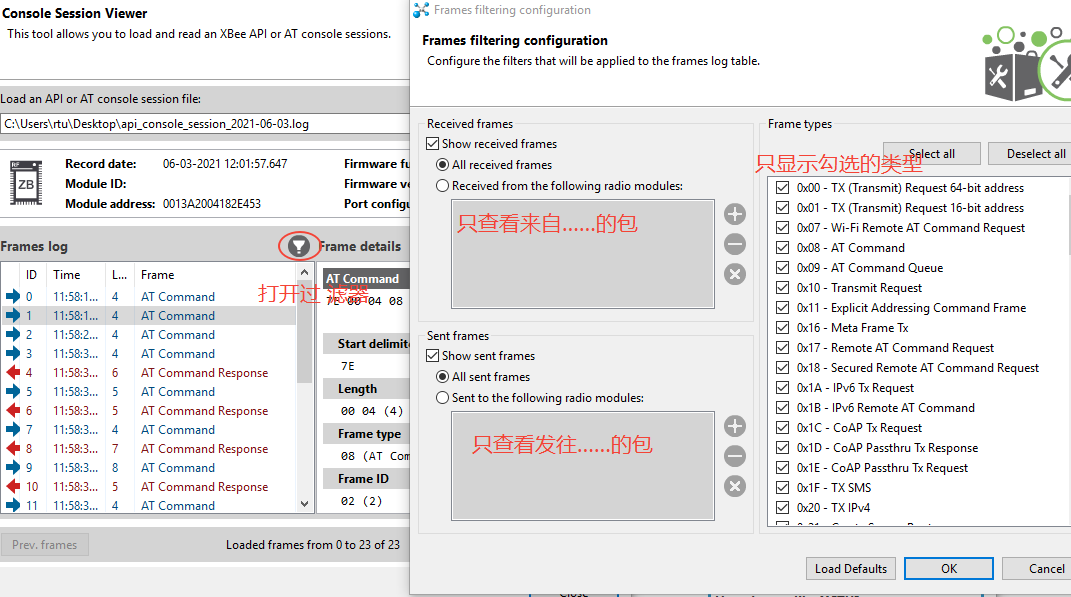

保存下来的Session,可以用Tools>Load Console Session来打开Console Session Viewer查看。在这里,我们还可以通过过滤按钮来选择我们要查看的数据包的种类,以便快速精准定位所需的数据包。
